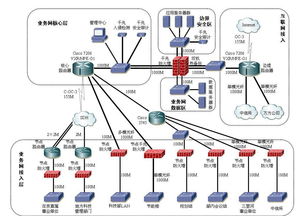

弱电各个子系统拓扑图 计算机系统集成的原理与实战法宝

在智能化建筑与现代化信息系统的建设中，弱电系统如同人体的神经网络，承载着数据、语音、图像和控制信号的传输。计算机系统集成工程师若想高效、精准地整合这些复杂子系统，深刻理解并熟练绘制各个子系统的拓扑图，无疑是掌握其系统原理、实现无缝集成的核心法宝。

一、拓扑图：系统集成的“导航地图”

弱电系统涵盖广泛，通常包括综合布线系统、计算机网络系统、安全防范系统（视频监控、门禁、报警等）、楼宇自控系统、公共广播系统、信息发布系统、会议系统等。每个子系统都是一个独立运行的网络，而拓扑图则是描述该系统内设备（如服务器、交换机、摄像头、控制器、传感器等）之间物理连接与逻辑关系的可视化图表。它清晰展示了信息流的方向、设备的层级关系以及关键的冗余设计。对于系统集成而言，拓扑图不仅是前期的设计蓝图，更是后期调试、维护和故障排查的“导航地图”。没有准确的拓扑图，集成工作将如同在迷宫中摸索。

二、解析关键子系统的拓扑与原理

1. 综合布线系统： 作为所有信息系统的物理基础，其拓扑通常呈现为分层星型结构。核心是建筑物配线架（BD），向下连接各楼层配线架（FD），再通过水平线缆连接到工作区的信息插座。理解这种树状拓扑，是确保网络带宽、信号质量和未来扩展性的关键。

1. 计算机网络系统： 拓扑结构最为多样，包括核心-汇聚-接入的三层模型、大二层扁平化网络等。拓扑图中需明确核心交换机、防火墙、路由器、接入交换机的互联方式（单链路、双链路聚合）、VLAN划分以及通往互联网或数据中心的上行链路。这是数据高速交换的“高速公路网”蓝图。

1. 安全防范系统：

• 视频监控系统： 主流采用IP网络拓扑。前端摄像头通过接入交换机汇聚，视频流经网络传输至核心交换机，最终存储于网络视频录像机（NVR）或视频云存储平台，并由监控客户端进行调用显示。拓扑图需体现编码方式、存储策略和流媒体转发路径。

• 门禁系统： 多采用总线制（如RS485）或TCP/IP网络拓扑。门禁控制器通过总线或网络与管理工作站连接，控制读卡器、电锁等终端。拓扑图需清晰展示控制器的分布、总线走向以及与管理服务器的通信链路。

1. 楼宇自控系统（BAS）： 通常采用分布式控制网络，如三层结构：管理层（中央工作站）、自动化层（DDC控制器）和现场层（传感器、执行器）。网络拓扑可能结合了IP网络和现场总线（如BACnet MS/TP, LonWorks）。拓扑图是理解各子系统（空调、照明、给排水）如何被监测和控制的总纲。

三、拓扑图作为集成法宝的实战应用

1. 系统设计与规划： 在集成项目初期，通过绘制整体及各子系统的拓扑图，可以全局审视设备点位、线缆路由、机房布局，提前发现潜在的信号冲突、带宽瓶颈和单点故障风险，从而优化设计方案。

1. 接口与协议对接： 拓扑图明确了各子系统之间的物理连接点和逻辑接口位置。例如，门禁系统与视频监控的联动，需要在拓扑图上明确报警信号如何从门禁控制器传至监控平台，从而指导具体的协议开发与接口配置。

1. 安装与调试指导： 对于施工团队而言，详细的拓扑图是准确的施工依据。对于调试工程师，拓扑图帮助快速定位设备、配置IP地址、划分VLAN、设置路由，并验证系统连通性。

1. 故障诊断与维护： 当系统出现故障时，拓扑图是排查问题的第一工具。通过逐层、逐段检查拓扑图中标识的设备与链路，可以系统性地隔离故障点，大大缩短排障时间。

1. 文档与知识传承： 一套完整、规范的拓扑图集是项目最重要的技术文档之一，为未来的系统扩容、改造和维护提供了清晰的历史记录和知识基础。

四、掌握法宝：方法与建议

对于计算机系统集成工程师，欲将拓扑图这一法宝运用自如，应做到：

• 理论学习： 深入理解各弱电子系统的基本原理、主流架构和通信协议。
• 工具熟练： 掌握Visio、CAD或亿图图示等专业绘图工具，遵循统一的图例和绘制规范。
• 实践结合： 多参与实际项目，从阅读现有拓扑图开始，逐步尝试自己设计、绘制和修改。在调试中反复对照拓扑图与实际网络。
• 全局视角： 不仅要懂单个子系统的拓扑，更要培养将各子系统拓扑在“一张大图”上融合思考的能力，理解它们在集成平台下的数据交互关系。

弱电各个子系统的拓扑图绝非简单的连线图，它是凝结了系统设计思想、技术选型和工程逻辑的结晶。在计算机系统集成的复杂工程中，精通拓扑图的解读与绘制，就等于掌握了打开系统黑箱、驾驭信息神经网络的钥匙，是从业者不可或缺的核心竞争力与实战法宝。
